暴力拆解MOSFET。。。（补上可控硅等果体图）
这几只都是之前战亡

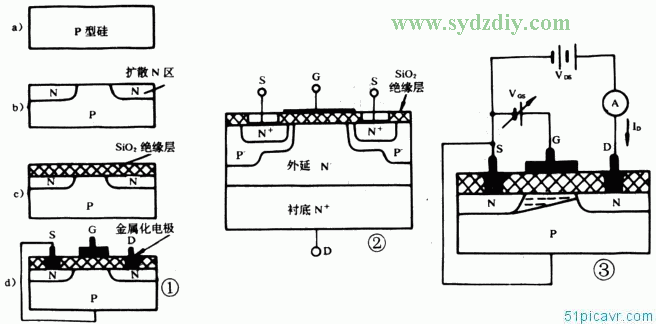

由于一直没见过内部的实体，只在资料上看过下面这张有点蛋疼的抽象图：
![090322225970844.gif]()

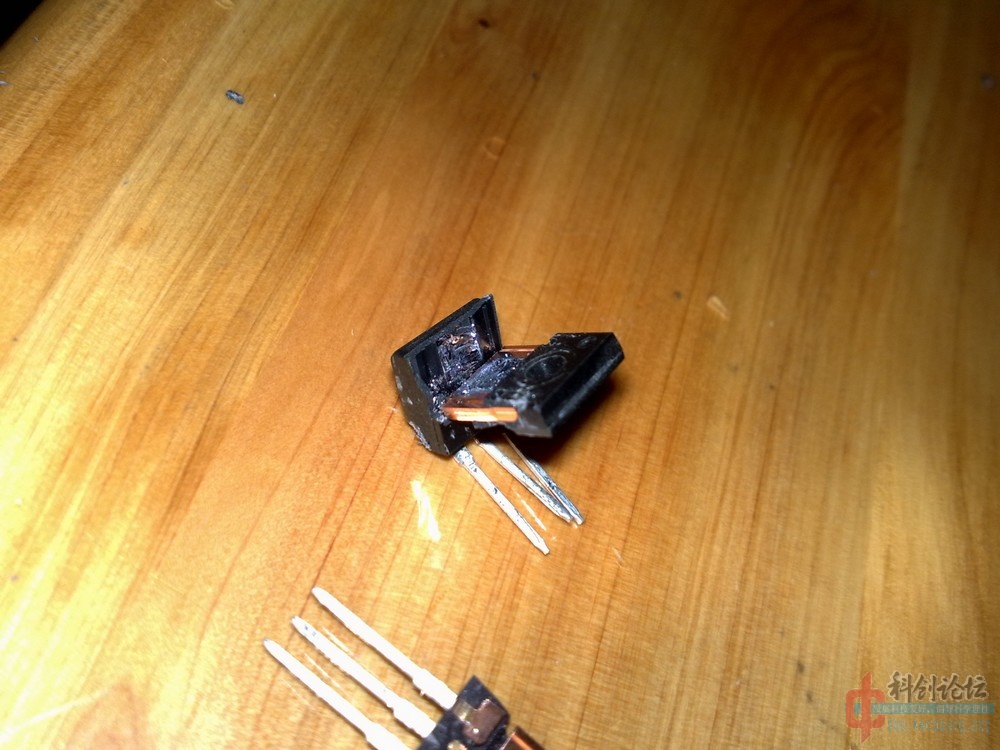

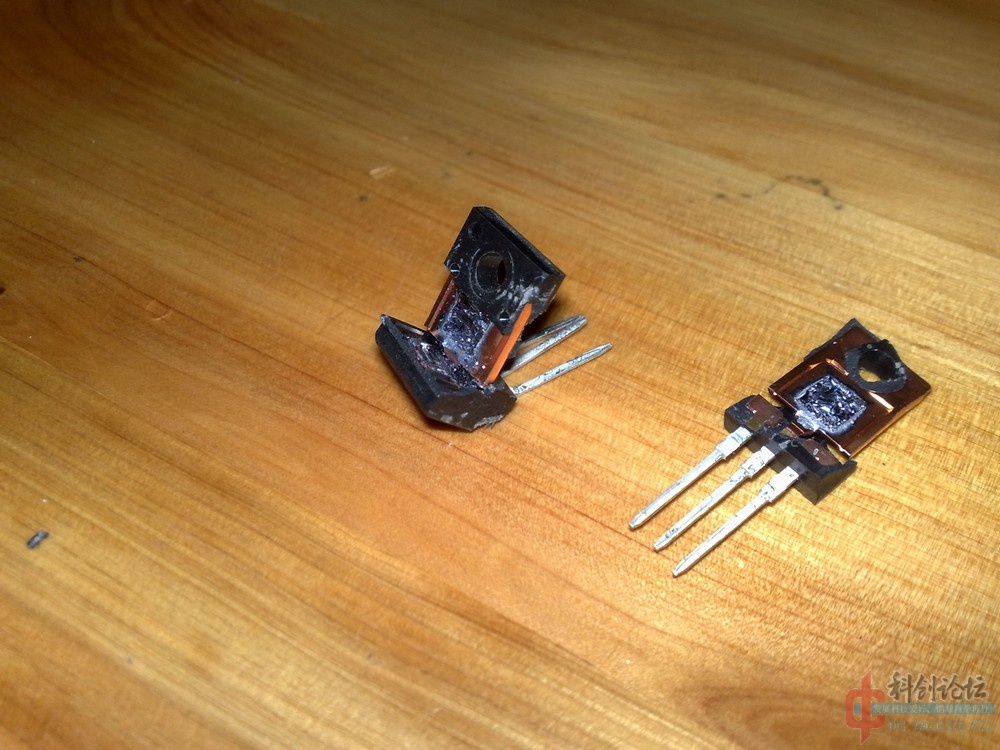

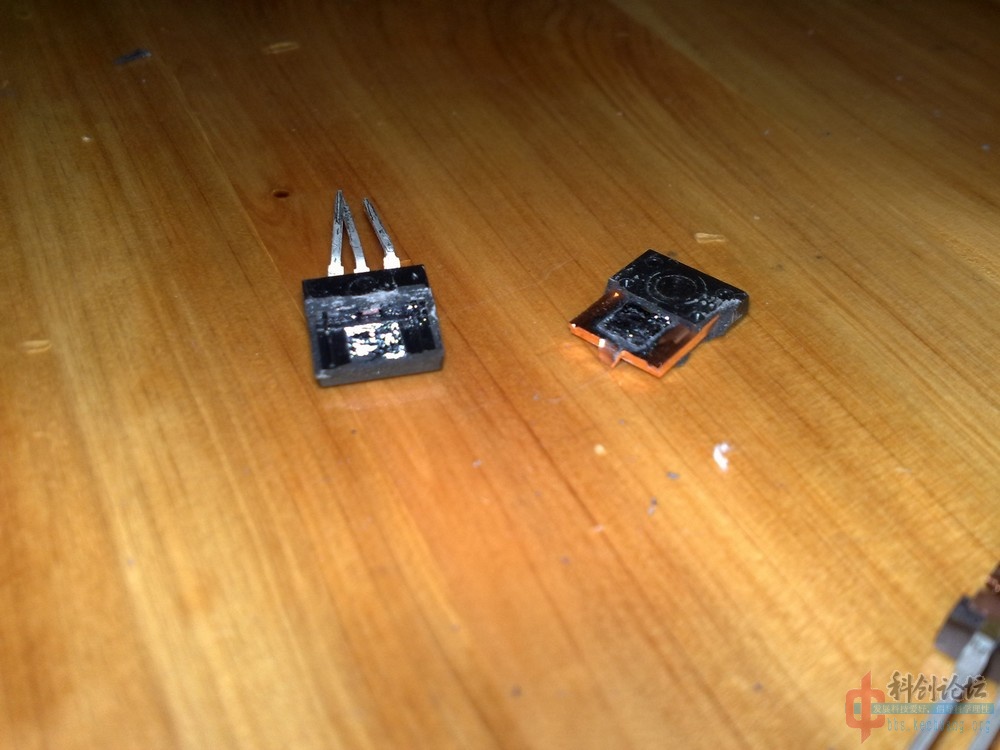

刚才动用虎钳和手术镊子，拆开4只10N60C。
本来还有只75NF75的，可惜是TO-220的铜板在外面，底衬一下就被我折断了，木有办法就拿钳子一下去成了两段尸体，血肉模糊，这就不上图了，貌似和10n60差不多的构造。
可以看出DS两极和G极实际是完全隔开的中间隔的什么有望高人解答。貌似和封装物质差不多的黑色？还是说就是外壳这种物质。或者本来有的东西在击穿的时候烧没了。。。。？？
![201203281364.jpg]()
![201203281366.jpg]()
![201203281367.jpg]()
![201203281368.jpg]()
最后。。这底衬是纯铜的吧，目测2MM厚。。。。难怪管子那么重
刚才找到的，好难得找到的图
TO-P3绝缘单芯可控硅
![TO-P3绝缘单芯可控硅.jpg]()
TO-220F不知道是什么
![TO-220F不知道是什么.jpg]()
TO-220单芯可控硅
![TO-220单芯可控硅.jpg]()
TO-247单芯可控硅
![TO-247单芯可控硅.jpg]()
TO-247单芯可控硅2
![TO-247单芯可控硅2.jpg]()
TO-247双芯肖特基
![TO-247双芯肖特基.jpg]()
TO-247铜链接快恢复管
![TO-247铜链接快恢复管.jpg]()
由于一直没见过内部的实体，只在资料上看过下面这张有点蛋疼的抽象图：
刚才动用虎钳和手术镊子，拆开4只10N60C。
本来还有只75NF75的，可惜是TO-220的铜板在外面，底衬一下就被我折断了，木有办法就拿钳子一下去成了两段尸体，血肉模糊，这就不上图了，貌似和10n60差不多的构造。
可以看出DS两极和G极实际是完全隔开的中间隔的什么有望高人解答。貌似和封装物质差不多的黑色？还是说就是外壳这种物质。或者本来有的东西在击穿的时候烧没了。。。。？？
最后。。这底衬是纯铜的吧，目测2MM厚。。。。难怪管子那么重
刚才找到的，好难得找到的图
TO-P3绝缘单芯可控硅
TO-220F不知道是什么
TO-220单芯可控硅
TO-247单芯可控硅
TO-247单芯可控硅2
TO-247双芯肖特基
TO-247铜链接快恢复管
其中有没加保护死的(有这个可能)
不过我认为他们都是发烧烧死的，万恶的自激发骚~[s:275]
不过我认为他们都是发烧烧死的，万恶的自激发骚~[s:275]
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
从左到右 k790 25n120 g80n60 j6920
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
回 5楼(jrcsh) 的帖子
...用了4年的N82的微距就这样了。
再等3个月他就正式下岗了[s:274]
再等3个月他就正式下岗了[s:274]
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
[s:274] 应该用四十倍率显微镜拍摄
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
之间有线连接很细很细，不是被你暴力拆没了，就是烧断了
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
回 8楼(mistersheng) 的帖子

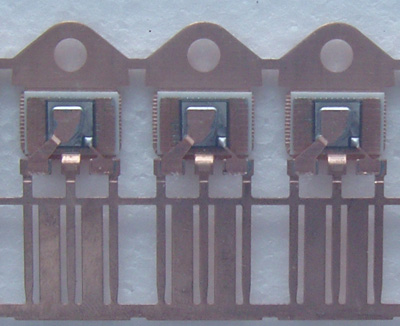

刚才找到几张图，看起来确实有线，估计是拆的时候断了，那个位置也不太容易看到[s:274]
但是有些地方没有，貌似DS EC之类电阻特大的就木有，管子工作有噪音难道就是因为这个间隙有电弧过
但是有些地方没有，貌似DS EC之类电阻特大的就木有，管子工作有噪音难道就是因为这个间隙有电弧过
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
回 8楼(avalanche) 的帖子
研究过MOS结构么？DS就是核心本体啊，G脚加上信号，DS就导通，这个本身就是硅片上完成的过程了，EC同理......
照你找来的图看那种就是专门给大电流设计的铜条邦定工艺了，那个不知道什么的220管子应该是快恢复管
照你找来的图看那种就是专门给大电流设计的铜条邦定工艺了，那个不知道什么的220管子应该是快恢复管
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
回 10楼(jxs) 的帖子
管子里面是实心的，没有空间，金属之间的空隙都被封装的环氧树脂填满了。
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
回 9楼(北落师门) 的帖子
DS不是核心吧，你看我那个10N60中间那个是G脚，晶体在G上面，按抽象图说的也是G在底衬上额[s:307]
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
回 12楼(avalanche) 的帖子
只能说你没仔细看手册，差不多只要是TO封装的MOS引脚定义都是G-D-S，你是不是接错脚了才炸管的.....要是把功率加在G-S上面必炸嘛
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
回 13楼(北落师门) 的帖子
额，记错了，最近这几天玩三极管玩多了[s:274]老记得在中间
当时到是用对了的，管子是高温死的。温度当时高到----我在不知情的情况下直接去拔散热片，温度高到把我手差点烫伤
我还只用了1.5W不到的输入
当时到是用对了的，管子是高温死的。温度当时高到----我在不知情的情况下直接去拔散热片，温度高到把我手差点烫伤
我还只用了1.5W不到的输入
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
回 14楼(avalanche) 的帖子
呃..发热的话查查驱动波形，还有这管子的内阻略大...10A过去的话会有7W多的发热，散热还是要有余量的
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
直接用火烧就能拆掉环氧封装，用不着暴力。
一直烧，直到封装整个变成灰白色，然后丢进冷水里自己就碎裂了。直接用细铁丝栓在煤气灶火焰中就有很好的效果，前提要注意通风。
一直烧，直到封装整个变成灰白色，然后丢进冷水里自己就碎裂了。直接用细铁丝栓在煤气灶火焰中就有很好的效果，前提要注意通风。
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
TO-220F 这个玩意是二极管的说。。。
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
回 16楼(samhrc) 的帖子
小时候一直用这种方法烧集成块。。。战利品N多。。。
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
回 16楼(samhrc) 的帖子
受教了[s:223]
等哪天再有牺牲的战士再来火化
等哪天再有牺牲的战士再来火化
引用
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
直接用火烧就能拆掉环氧封装，用不着暴力,可以得到整块硅片[s:274]
