简单介绍一下中望3D
ne5552014/11/01机械与工具 IP:山东
这个软件是半个月前才知道的,之前一直不知道有国产的CAD软件
相信不知道的人还有很多,在这里简单介绍一下,支持国产








半个月前,收到一封微小网寄来的邮件——3D创新设计大赛,要求是用指定的中望3D完成作品,并且被奖品吸引了。于是下载了软件,开始设计。
一开始蛮有信心完成的,但由于我所在的27班(还有28)作业较其他班相比,多的不是一点半点的,进度太慢,于是不得不放弃。


好了,下面进入正题


这个软件还是令我比较惊讶的,国产软件居然有如此大的进步

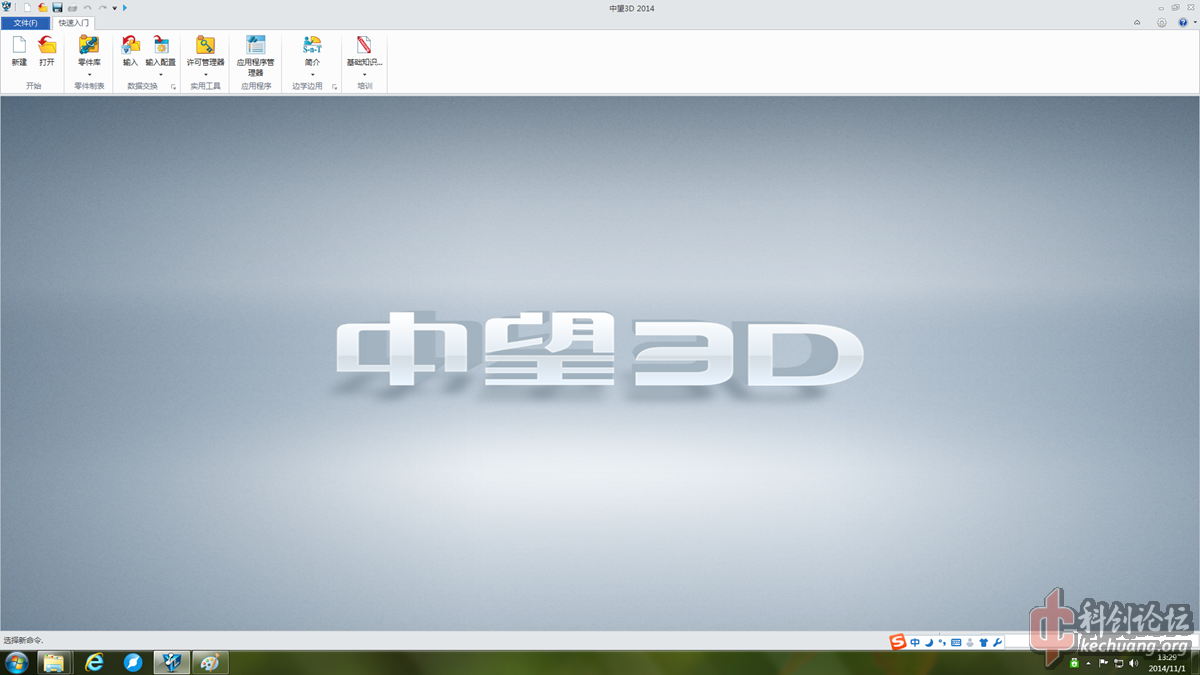

软件界面,蓝灰色的色调我还是比较喜欢的



时间原因,只画了一个零件的半成品 底座.png



大体使用方法与UG,CATIA等CAD软件不会差很多,功能也比较全,之前用过UG,所以熟悉了一下布局就直接开始用了
感觉这款软件相当简单,即便初学者学起来也不会很难,使用起来感觉比UG流畅一些(电脑配置不高,用UG有事会有些卡)


对于其他格式CAD文件,支持的也很好
下面是CATIA的,su-27



还有UG的,.prt,m1911




用UG打开的(真实着色)





也可以直接连接3D打印机进行3D




感觉最大的问题就是导成其他格式后,其他软件无法识别(只用了UG,找了几种不同的格式,可能不够全面)




我毕竟是学生,对CAM也没有接触,而且用的时间不长,所以只能再引用一些别人的感受


中望3D是国内领先的CAD软件厂商中望公司全新推出的三维CAD/CAM设计软件,提供了在制造生产过程中产品设计与产品加工的一整套解决方案。在经过一个月的学习和摸索后,也有了一些收获与心得,下面结合自己的实际工作经验谈一下中望3D使用过程中的一些感想。
实体建模时,我们通常的做法都是先建立草图,草图是组成一个轮廓曲线的集合,轮廓可以用于拉伸或旋转特征。通常草图可以快速给出大概的结构形状,然后通过添加尺寸和约束后完成轮廓的设计,能够较好地表达设计意图。在Pro/E中除了倒角、倒圆和抽壳外,所有的特征都需要草图,显得很繁琐,而中望3D则可以快速造型来创建,提高效率,这点与UG很相似。在绘制出草图形状后,需要对草图进行约束,以满足设计要求,草图约束分为几何约束和尺寸约束两类,几何约束用于确定草图对象形状以及草图在坐标平面中的位置,尺寸约束用于确定草图对象的大小。Pro/E是全尺寸约束并且由尺寸驱动的,尺寸会作为特征的一部分,所以尺寸标注非常重要。虽然Pro/E会自动标注尺寸,但通常自动标注的尺寸是属于全尺寸约束,如果用户手动标注,就会产生过约束。此时用户就必须手动的去除过约束。而中望3D由于提供了约束查询,可以随时地查看草图的约束状态,通过颜色识别来区别约束的各种状态,而且还提供了自动约束功能,系统会自动创建当前草图所选择约束,十分的人性化,提高了工作效率。

中望3D可以进行混合建模,也可以进行参数化设计,同样的拉伸、旋转、放样、扫掠特征在中望3D里使用起来更加的灵活实用,实体可以随时地通过开放起始端转换成曲面(图1),
且形成后的曲面与实体之间可以相互编辑,而且在设计过程中不需要定义新曲线,可以直接利用实体的边缘进行操作。而在Pro/E里操作的时候,实体一定要是封闭的,后续才可以编辑操作。
此外,中望3D还具有良好的数据交互性。例如可以直接打开由CAD创建的文件(图2),然后在造型模式下生成新的3D模型(图3)。在创建三维模型后,可以直接投影成二维工程图,并且能够自动生成标注。对生成的二维工程图进行剖视,剖视图会自动关联到剖切丝的位置。
在创建复杂的模型时,一个文件中往往存在有多个实体造型,以至于无法观察被遮挡的实体,此时可以将当前不需要操作的实体造型隐藏起来(图4),即可对需要操作的实体进行编辑操作。完成后再利用显示所有实体命令来把隐藏的实体显示出来。
目前市场上几款主流的3D软件,Pro/E大多用于造型,UG在CAM方面用的比较多。Soildworks虽然技术比较全面,上手也快,但是它的CAM模块是第三方。而中望3D则是一款CAD/CAM一体化的软件,能实现从设计到加工的全部流程。从我个人的使用体验来看,中望3D的功能完全可以和国外知名3D软件相媲美,有些功能甚至超过了同类的产品。当然也存在一些需要改进的地方,比如软件整体UI界面还可以更加完善,方程式及变量功能也还有改进的空间。
作为一名设计人员,我一直都非常关注国产软件的发展,也由衷地希望中国能产出真正高水平的设计软件。使用了一段时间的中望3D,感觉国产软件在功能上有了质的飞跃,我感到非常高兴。
但是中望3D毕竟是一款新软件,对大多数用户而言还比较陌生。所以我认为只有让更多的人了解它,才会选择它。作为中国的设计人员,我们要支持国产软件。也希望国产软件能不断进步,为广大用户提供更好的软件产品。
