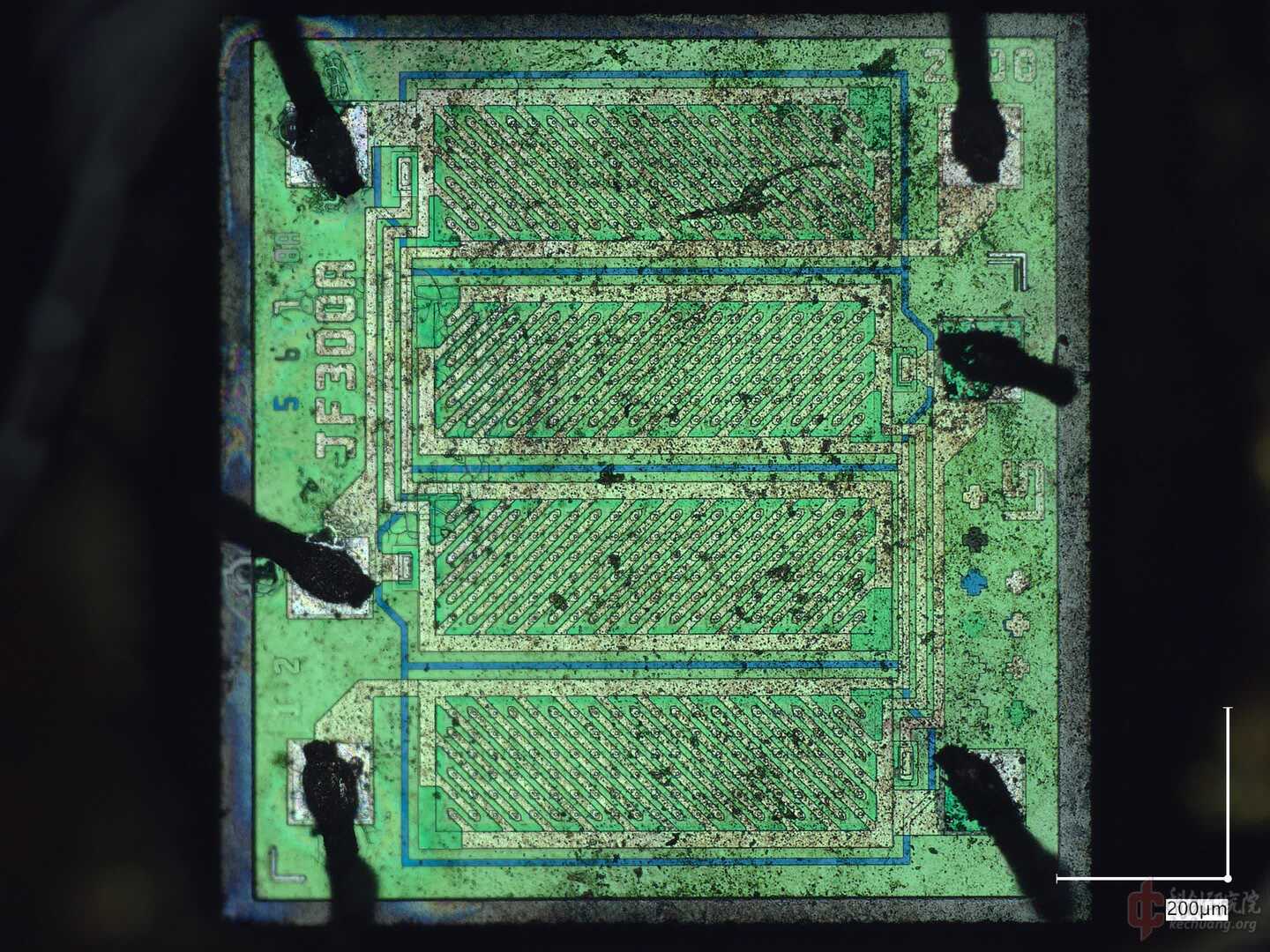

近期帮组里修复一台故障的SRS SR560放大器，经查，其输入JFET Linear Integrated Systems LSK389单侧损坏，导致输入过载。好奇替换下来的LSK389的内部结构，也希望能看到损毁机理，就用电解法融掉了外壳，拍摄了一些显微图片。

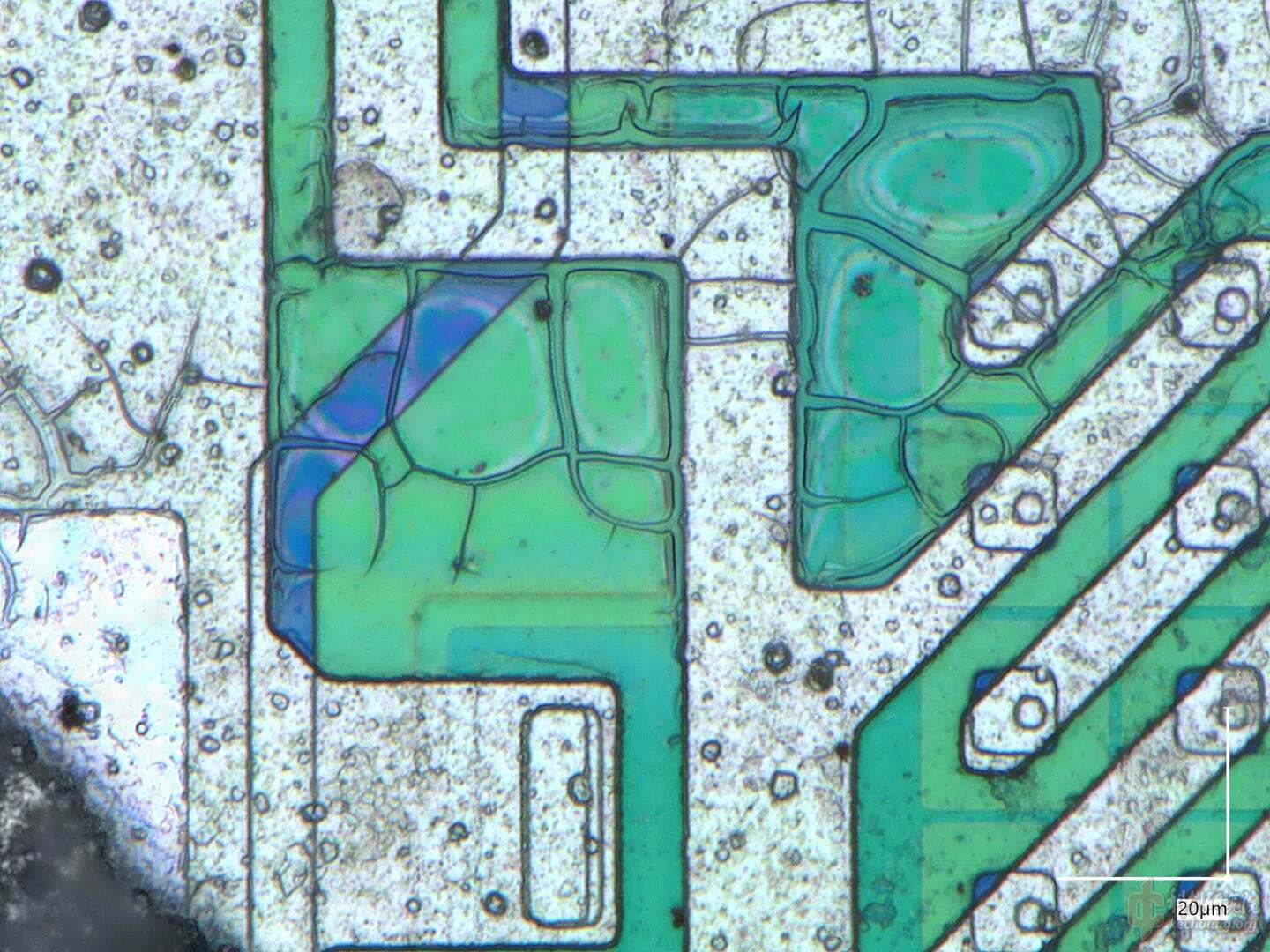

看上去passivation层有局部开裂，不知道是否与失效原因有关
可惜帖主对微电子了解很有限，无法对设计做出有意义的评价，能抛砖引玉就好了。
外壳是环氧的吗， 电解怎么溶解环氧
https://zeptobars.com/en/read/Toshiba-2SK369-low-noise-JFET
https://zeptobars.com/en/read/BF862-low-noise-N-Channel-JFET-J-FET-AM-preamp-2Ap
这里也有类似的，看上去是超多个晶体管并联的。
