这两年自己画的火箭发动机Solidworks模型
古明地觉2018/01/30喷气推进 IP:美国

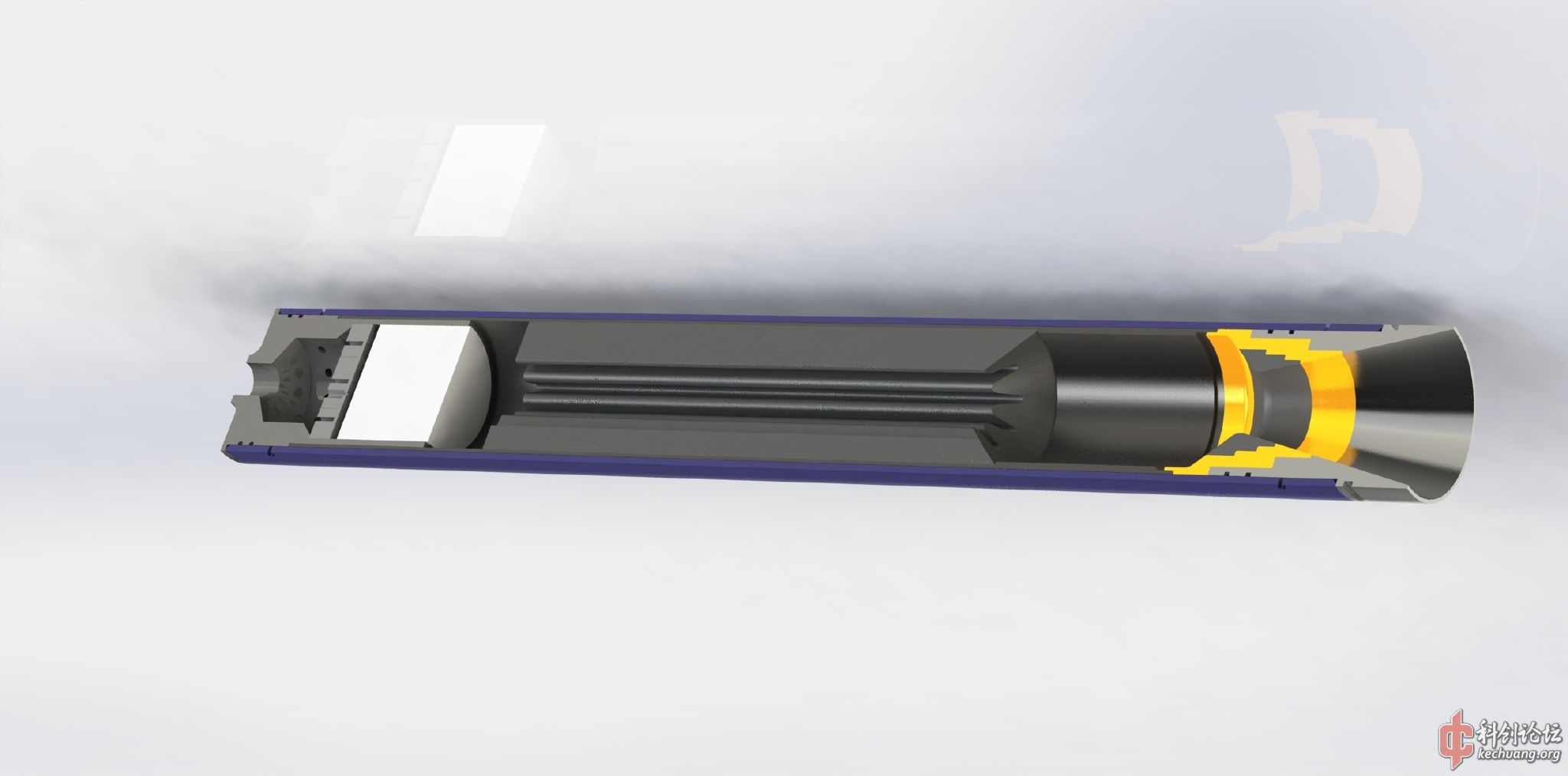

有的从书上建模，比如《如何自己设计建造一个火箭发动机》中的20磅推力发动机： 1.PNG

有的利用国外大神的平面图纸建模，例如Richard Nakka先生的Juno和Lambda
： 1.jpg
Lambda Montado Nozzle.JPG

有一个用Orbital ATK公司官网给出的数据建模：

有一个是Peter Waltson给出的G级模型发动机的反向绘制：

还有其他的请自行下载观看，仅供参考。Orbital ATK发动机的绘制因为信息不足，有一定缺陷。请见谅。

压缩包下载：

attachment icon model.zip 29.46MB ZIP 304次下载

P.S. 上传真的好痛苦，一张图片都上传10分钟

Ref.
How to Design, Build and Test Small Liquid-Fuel Rocket Engines: http://www.cientificosaficionados.com/libros/cohetes.pdf

Orbital ATK: https://www.orbitalatk.com/flight-systems/propulsion-systems/docs/2016%20OA%20Motor%20Catalog.pdf

Richard Nakka: http://www.nakka-rocketry.net/

Robert: http://watzlavick.com/robert/rocket/regenChamber3/index.html (这人很厉害，做出液氧煤油发动机而且图纸完全开源)
