晶体管锁相环电路！无聊瞎折腾
一直考虑要不要发这个帖子，因为肯定有好多人会说有现成的集成块不用，搞什么分立，吃饱撑得！可是我也有不同看法，我们只是一个爱好者，要说指着这东西养家糊口，成就事业等，恐怕还到不了那种层次。所谓“爱好者”说白了就是“玩”，就是折腾。
![锁相环原理.jpg]()
锁相环方框原理图，不在讲述，反正新手云里雾里，高手理解到了骨子里。下面是晶体管锁相环电路:
![晶体管锁相环~01~01.jpg]()
接着仿真一下:
![分立锁相环仿真~01.png]()
如果参考电压为正弦波，可以用反相器转化一下:
![正弦波转方波.png]()
关于鉴相器，由三个管子组成:
![异或门鉴相器.jpg]()

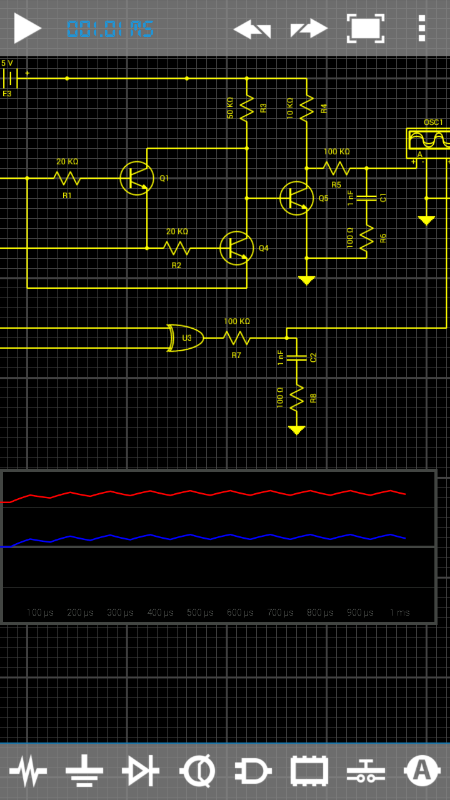

与集成鉴相器（异或门）对比仿真一下：
![鉴相低通后波形对比~01.png]()
再来张压控振荡240khz时的波形
![压控振荡器输出波形~01~01.jpg]()
在没有输入参考频率时vco压控振荡输出波形与参考频率波形对比：
![未参考频率的波形.png]()
![鉴相低通后波形对比~01.png]()
锁相环方框原理图，不在讲述，反正新手云里雾里，高手理解到了骨子里。下面是晶体管锁相环电路:
接着仿真一下:
如果参考电压为正弦波，可以用反相器转化一下:
关于鉴相器，由三个管子组成:
与集成鉴相器（异或门）对比仿真一下：
再来张压控振荡240khz时的波形
在没有输入参考频率时vco压控振荡输出波形与参考频率波形对比：
