KC-R100B型手持式印刷对数周期天线
kcma 2020-7-9原创 科创仪表局

KC-R100B型天线是一种印刷型对数周期天线,主要作为场强仪、频谱仪、侦察接收机的配套天线,用于场强评估、发射源侦测、无线电测向等用途。具有频率范围宽,体积适中,携带方便,结构坚固等特点,适合在室内外手持使用。





基本性能:

频率范围:380MHz…8GHz

    R100B在380MHz~2.5GHz、4.5~8.0GHz频率范围内具有相对一致的增益,性能良好;在2.5~4.5GHz指标有所降低。当低于380MHz时,增益迅速降低。高于8.0GHz时,回波损耗和增益下降较为缓慢。在对指标降低要求时,可在350MHz~10GHz范围内使用。

额定增益:5dBi

    在3GHz以下,R100B增益的典型值是5dBi,在较低频率增益较高,最高处(800MHz附近)可达7.6dBi。随着频率接近3GHz,增益缓慢下降到2dBi。

    当频率高于3GHz时,增益围绕2dBi波动,基本稳定。但在3.5-4GHz范围内最低,应按0dBi考虑其增益。上述增益是采用原装射频电缆时的数据。

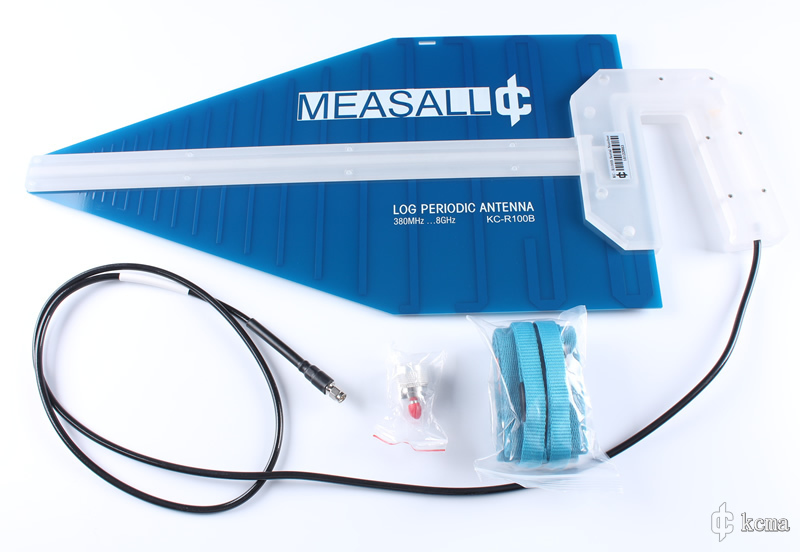

(图:KC-R100B准备接受测试)

回波损耗:10dB

    天线的额定输入阻抗为50Ω,配接50欧姆发射源时,回波损耗有较大波动,多数频段在10dB附近或更优,对应的驻波系数(VSWR)约为2.0。频率低于350MHz时,驻波迅速增加。

功率容量:5W

    R100B既可以作为接收天线,也可以用作发射天线。在用作发射天线时,安全的功率限值是5W。我们曾采用50W功率进行暴力测试,天线没有损坏,但不提供保证,尤其是在较高频率时不可超功率使用。在4GHz附近驻波偏大,需要注意发射机对驻波系数的要求。

方向敏感度

    在对增益没有严格要求时,R100B可以用于380MHz~8.5GHz的测向。当单手拿持,随身体转动时,对发射源方向有较高的敏感度,可用于发射源的渐进寻找。在380MHz~3.5GHz、4.5GHz~6GHz范围内,无论是否有人体参与,方向性均良好,可用于交汇定位。高于6GHz时,副瓣多、窄、强,测向时应选用电平变化趋势较缓慢的主瓣。当频率位于3.5GHz~4.5GHz时,主瓣分叉,最大电平方向稍稍偏离几何方向,使用时需适当总结经验。

接口类型

    SMA阳头

机械参数

    外形尺寸:约560×240×25mm(不包括电缆)

    电缆长度:约2.0m。其中内部馈线约0.5m,外部馈线约1.5m。

    净质量:约850g

    包装尺寸:约600×430×85mm

    包装总质量:约1.99kg

实测参数(典型值)

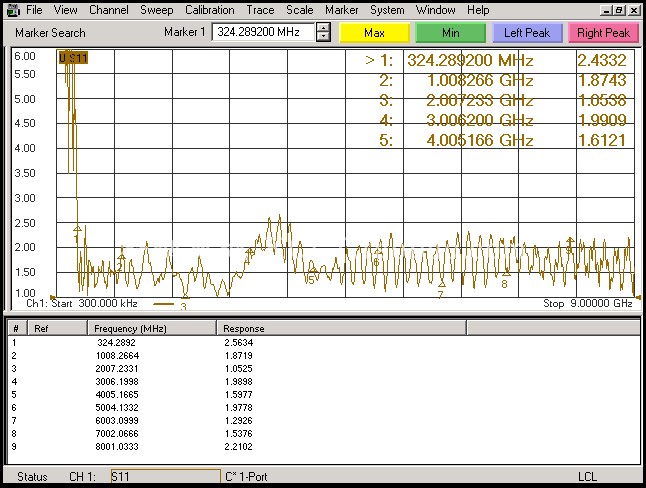

驻波

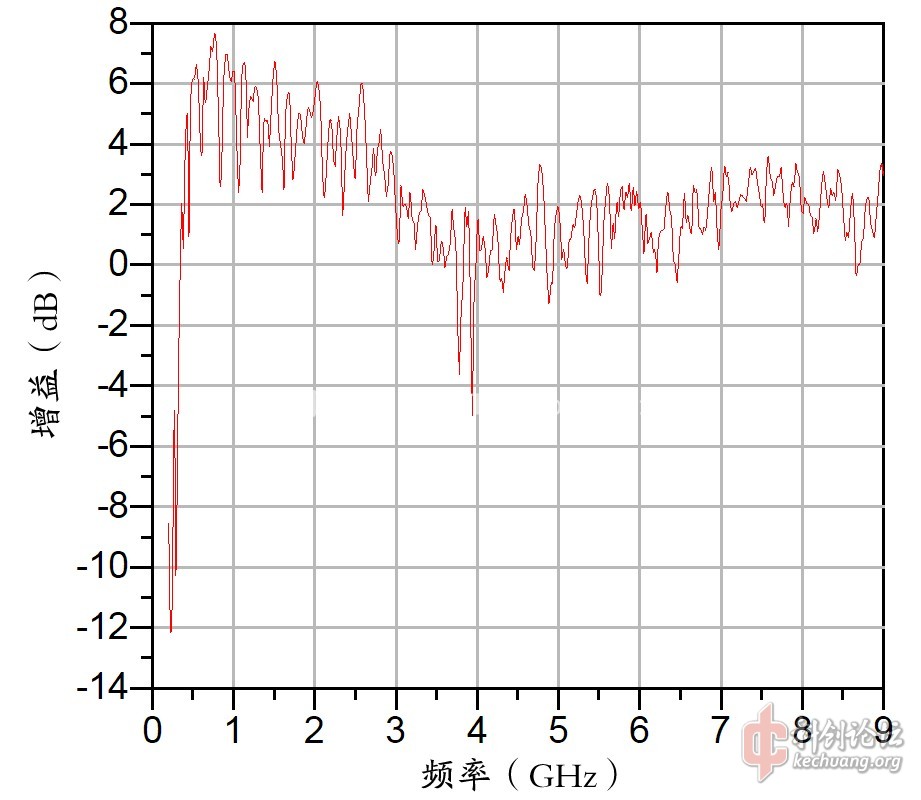

增益


300MHz方向图



400MHz


200MHz


750MHz


1GHz


2GHz方向


3GHz


4GHz


5GHz


6GHz


7GHz


8GHz


8.5GHz


9GHz


10GHz方向图



手持天线是易耗品,保修3个月。请爱护使用,不要挤压、摔碰。塑料结构关系性能,较脆,不可粗暴操作。为保障高频性能,本天线采用的电缆、连接器昂贵,请避免拖拽、过度弯折。

资料下载:

attachment icon KCR100B用户手册.pdf 2.20MB PDF 88次下载 预览

attachment icon KCR100B_EN.pdf 2.67MB PDF 62次下载 预览

生产状态:

量产,正常供应
