出售简易“特斯拉计”。本品通过霍尔元件(HG-106C)检测磁感应强度,并转化为模拟电压信号输出。可以测量较强的磁场,量程应该在±4T以上(未实测)。使用时需要外接万用表或者示波器。可以测量恒定磁场,用来辨别磁铁的真假;也可以测量变化速度相对较慢的交流/脉冲磁场,比如电磁铁,电磁炮线圈(具体带宽不明)。一共有5个,优先出售精度较高的。使用方式参见下面两张图。

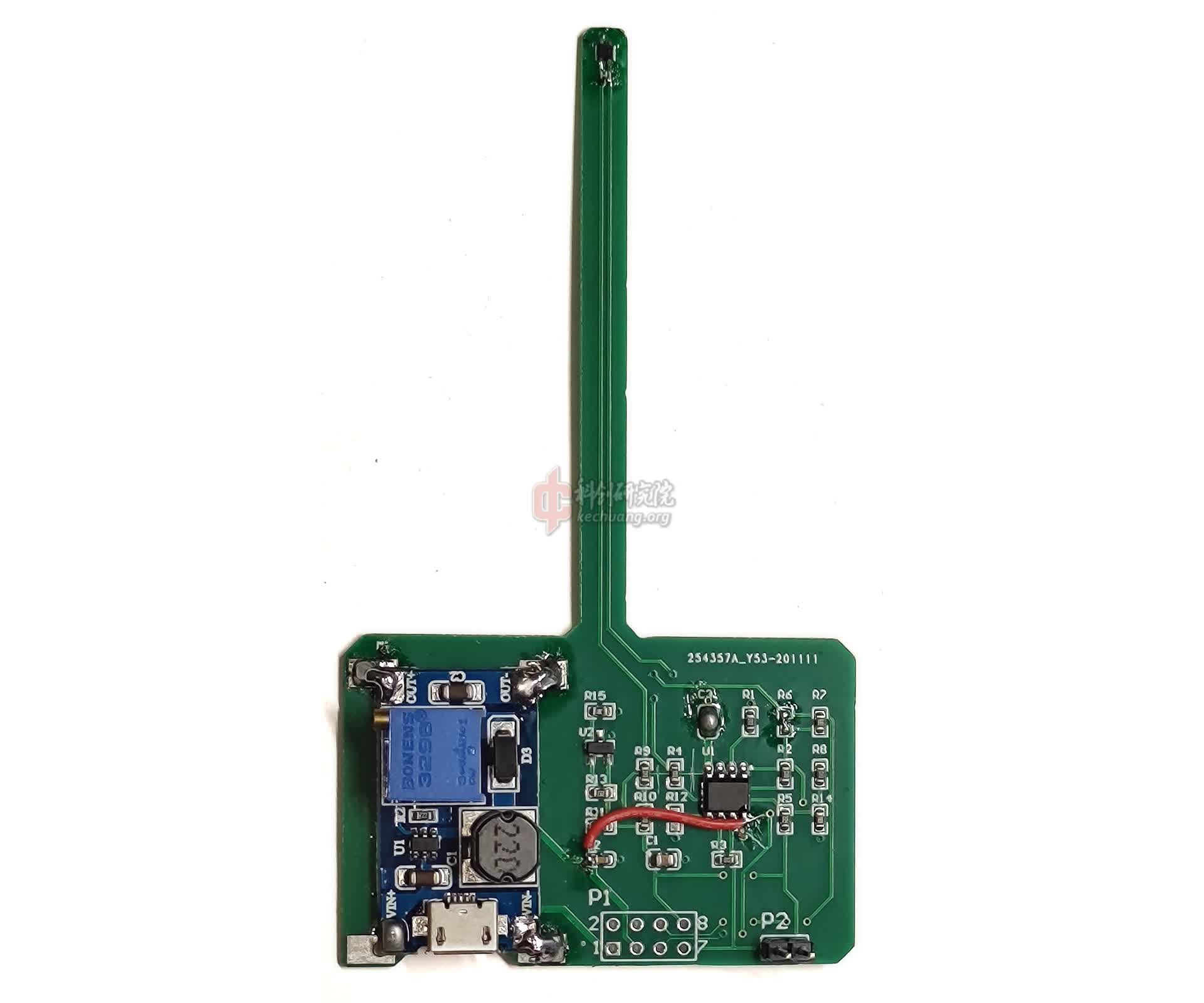

PCB正面


PCB背面

下图是测量该特斯拉计的“输出电压-磁场关系”时的照片。其中,用充电宝给特斯拉计供电,用万用表测量特斯拉计的输出电压,用一个简易磁场源提供磁场。目前出售的这几个特斯拉计,其输出电压-磁场关系都经过如下图的实测,并标记在PCB背面。


简易磁场源如下图,是一个3D打印的架子,两侧各有一片圆片状的永磁体。两片磁铁的间距等于其半径。可以等效为一个“永磁版的亥姆霍兹线圈”。


在测试特斯拉计之前,先用成品特斯拉计(TD8620)标定简易磁场源,如下图。测试磁场源,以及用磁场源测试简易特斯拉计的时候,采用的方法都是:轻微晃动探头,取最大的示数。


以上测试均在20~22℃进行。该简易特斯拉计的基准来自成品特斯拉计TD8620,以上方法尽量保证这些简易特斯拉计相对这个TD8620是准确的,但是不能保证TD8620本身是准确的。


同时公开电路图和PCB板图,按照“CC BY 4.0协议”公开( https://creativecommons.org/licenses/by/4.0/deed.zh )。可以自行加工/修改,也可以加工后出售,但是必须署名。公开的版本与出售的版本略有不同,比如修正了几根布线,以及在探头上加了一个尺子,在性能上应该没有什么区别。使用的软件是Altium Designer 18。
