ORTEC 7100多通道分析仪(MCA)拆解
Arutoria2021/08/16核技术与核仪器，拆机鉴赏 IP:吉林
关键词
MCA多道分析仪能谱仪

一台生产于上世纪80年代后的多通道分析仪(MCA)，此时的ORTEC尚且隶属于EG＆G



与现代ORTEC的核电子仪器相同，使用了经典的棕色外壳和面板，体积相比于pocket MCA十分巨大。尽管看起来充满历史感，却已经是现代数字化多道分析仪了


面板细节


信号输入、旋钮调节探测下限和增益，其他控制从上一代产品的拨动元件改为按键，手感较差

可以看到仪器有一些故障，屏幕上方的计数无法被消除掉

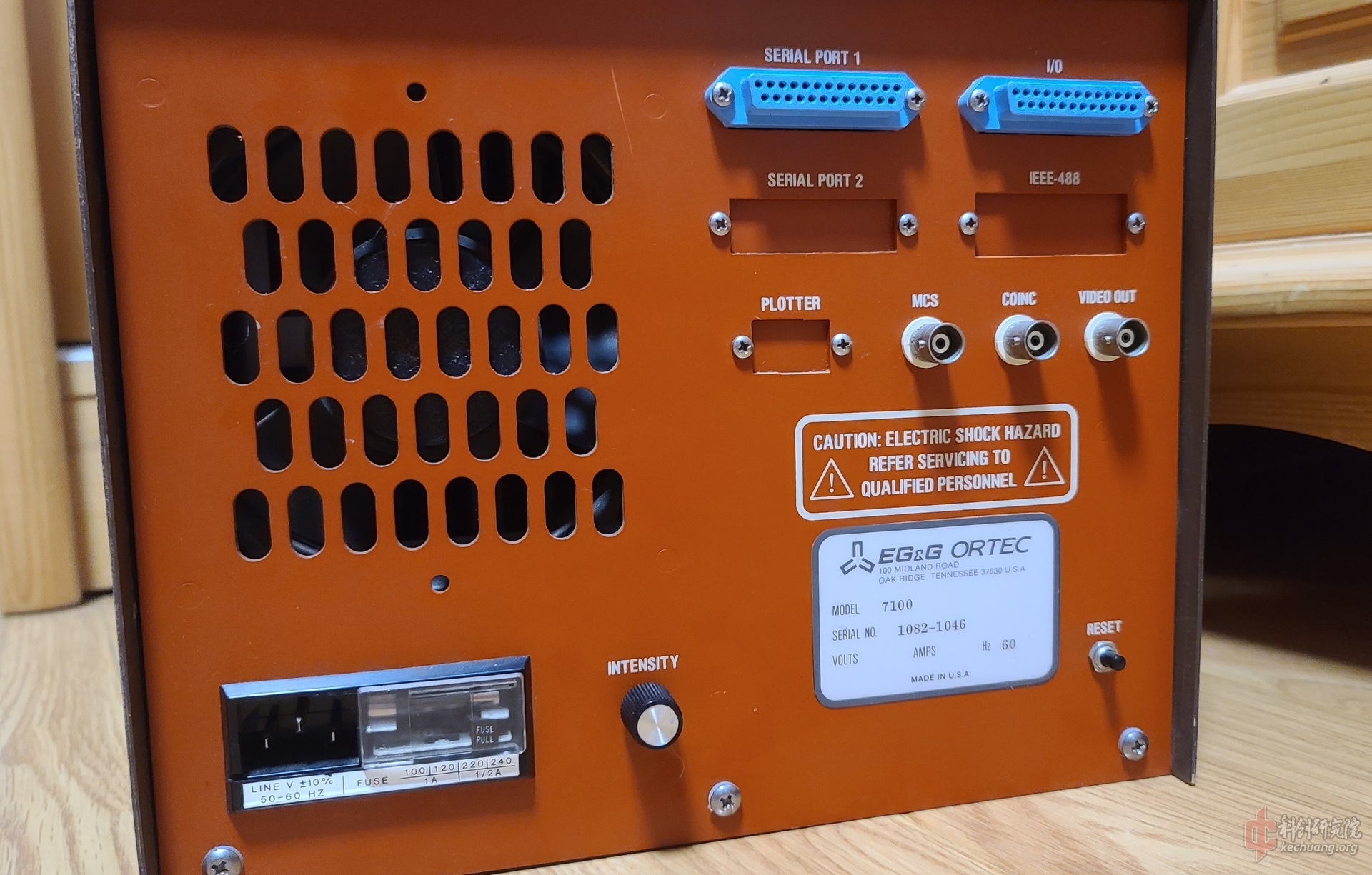

背面细节


多道定标、符合、视频三个接口

通过一张小卡片控制220/110v输入



打开外壳

20210815_214056.jpg 20210815_221444.jpg

内部细节

20210815_214441.jpg 20210815_221931.jpg

CRT和驱动的板子


工频变压器

20210815_220118.jpg 20210815_221542.jpg

左侧四块板子插的十分牢固，为避免损坏不强行拔出了





[修改于 3年3个月前 - 2021/08/16 01:08:43]

来自：物理高能技术 / 核技术与核仪器，仪器与装备 / 拆机鉴赏
3
2
全部 只看作者
已屏蔽 原因：{{ notice.reason }}已屏蔽
屏蔽解除屏蔽编辑详情
{{notice.noticeContent}}
~~空空如也
虎哥
3年3个月前 IP:四川
896109
1楼

这个机器似乎存世很少，只见过一次有人卖，稀有文物。

引用
评论(1)
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
折叠评论
Arutoria作者
3年3个月前 IP:吉林
896115
2楼
引用虎哥发表于1楼的内容
这个机器似乎存世很少，只见过一次有人卖，稀有文物。

这一系列的多道分析仪还有NORLAND的model5300，ORTEC-NORLAND的model5510等几款存世，以及我这台EG＆G-ORTEC的model7100，整体数量也不算是特别稀少 Screenshot_20210816-135743_Chrome.jpg

引用
评论
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
折叠评论
RodTech
3年3个月前 IP:英国
896121
3楼

我们用这个比较多 楼主的的确没见过。。

Screenshot_20210816-101921_Adobe Acrobat.jpg

引用
评论
加载评论中，请稍候...
200字以内，仅用于支线交流，主线讨论请采用回复功能。
折叠评论
