求助：电火花真空探测器

wy10822013/08/10高电压技术 IP:陕西

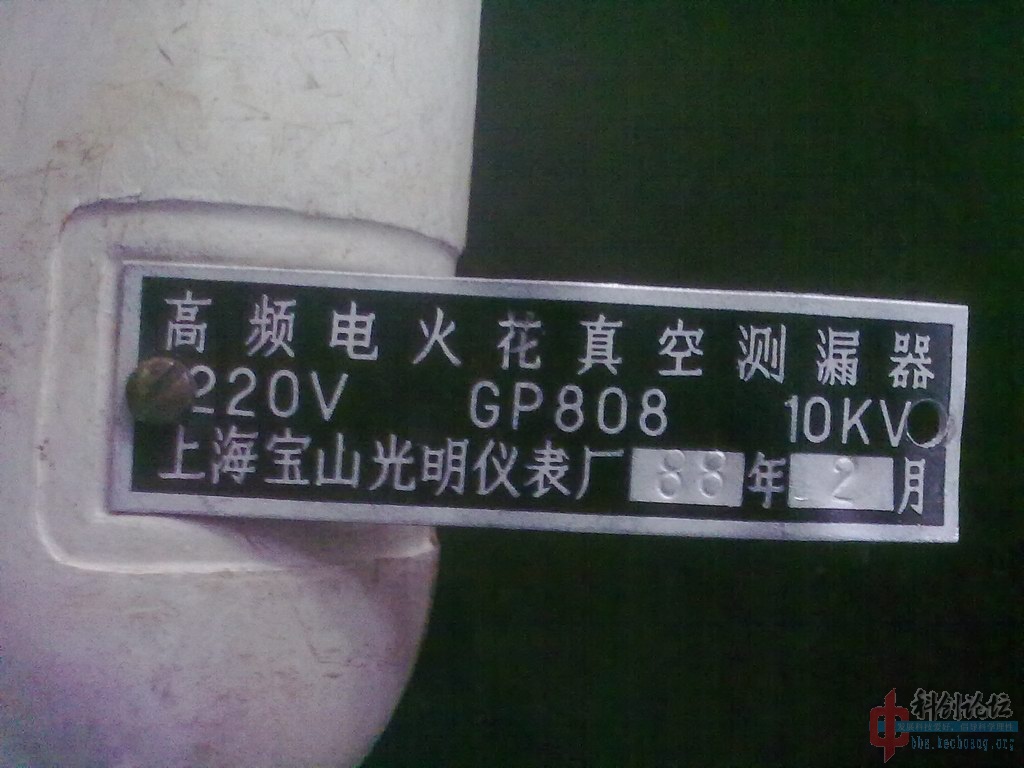

新近在地摊上发现一个“电火花真空探测器”不知干啥用的？具体工作原理？有知道者，望不吝赐教？

来自：电气工程 / 高电压技术

10

全部只看作者

~~空空如也

天机

一表人才

11年10个月前 IP:未同步

558538

1楼

好像是测真空度的

引用

评论

加载评论中，请稍候...

200字以内，仅用于支线交流，主线讨论请采用回复功能。

折叠评论

兰若，公主魂

百炼成钢

11年10个月前 IP:未同步

558590

2楼

回 1楼(天机) 的帖子

应该是，好像是一个高压发生器。线圈绕了好多，楼主能拆开看看内部电路图吗？你的图像好可爱，大头小手[s:274]，哪里找的？

+1

科创币

天机

2013-08-10

路游动漫上找到的

+1

科创币

凤凰院hark

2013-08-12

小鸟游六花的图。。。

引用

评论

加载评论中，请稍候...

200字以内，仅用于支线交流，主线讨论请采用回复功能。

折叠评论

十步芳草

11年10个月前 IP:未同步

558595

3楼

三、工作原理
本产品利用高压变压器将220V交流电压升高到3000V（连续使用）或3500V（间隙使用），使发射器电极间发生火花放电，产生高频电流，并将高频电流馈送至串联的谐振电路中，再经高频变压器升压到180-210KV，最后在尖端电极上放射出强力火花。

四、使用方法

使用前，先将高频发生器插头插到高压变压器的插座上，然后接通电源，在高频发射器弹簧电极上应有强烈火花跃出，并发出咝咝声即可使用。在检测玻璃器或灯泡时，玻璃器件内部的游离残余气体就发生电离现象，并由于气体性质不同而产生不同颜色的辉光，从辉光的强度和色彩来确定真空程度。若用本产品来检测玻璃仪器漏气点时，将弹簧电极在玻璃面上来回移动，与电极接触之处有极亮白点发现，并有极大电纹发出，此白点处就是漏气点。
网上找的

引用

评论

加载评论中，请稍候...

200字以内，仅用于支线交流，主线讨论请采用回复功能。

折叠评论

百炼成钢

11年10个月前 IP:未同步

558599

4楼

回 3楼(longgexu) 的帖子

这不就是SGTC？

引用

评论

加载评论中，请稍候...

200字以内，仅用于支线交流，主线讨论请采用回复功能。

折叠评论

浪迹天涯

11年10个月前 IP:未同步

558634

5楼

现在用在太阳能热水器管的检验上最多

引用

评论

加载评论中，请稍候...

200字以内，仅用于支线交流，主线讨论请采用回复功能。

折叠评论

千古风流

11年10个月前 IP:未同步

558680

6楼

检测玻璃真空仪器的真空泄漏的。

引用

评论

加载评论中，请稍候...

200字以内，仅用于支线交流，主线讨论请采用回复功能。

折叠评论

水银发生器

十步芳草

11年10个月前 IP:未同步

559283

7楼

回楼主(wy1082) 的帖子

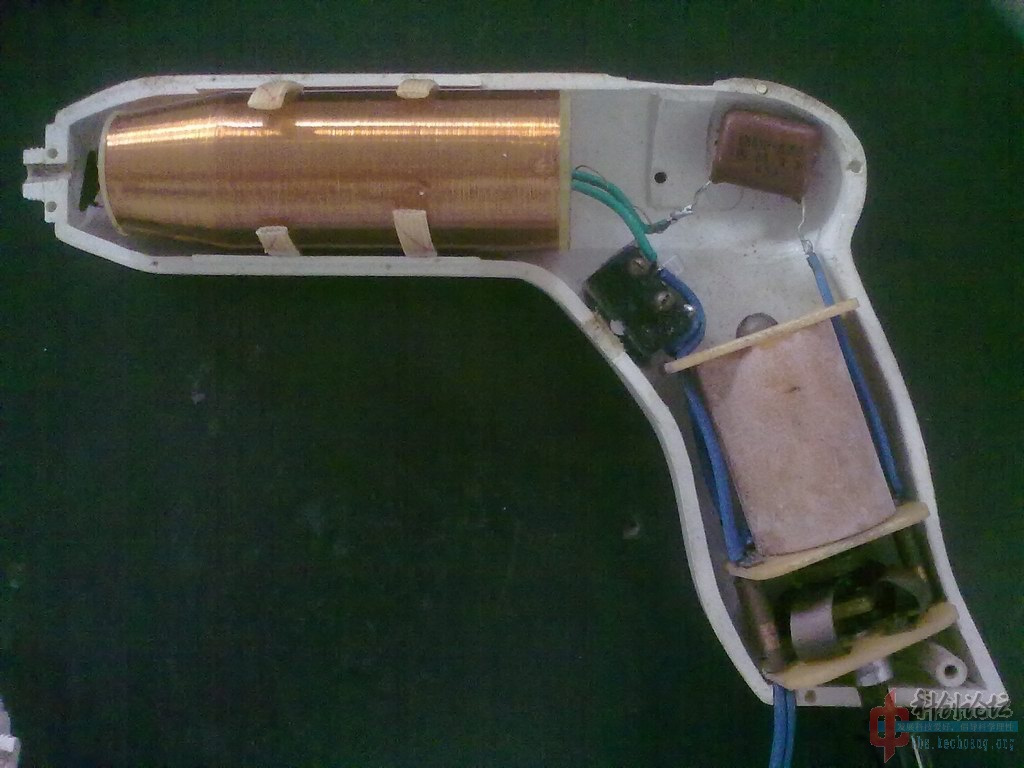

看到那个右下角的那个白色线圈了？那是个继电器，自激升压用的，相当于前级，那个大线圈是后级，用火花间隙或可控硅斩波来驱动，最终感应出10至30kv的高频交流(低频交流或直流是没用的)；原理就像用tc点亮灯泡一样(等离子球)，如果玻璃容器里有气体就会产生辉光放电，根据辉光放电的强度来检查真空程度。有错误请指出。

引用

评论

加载评论中，请稍候...

200字以内，仅用于支线交流，主线讨论请采用回复功能。

折叠评论

浪迹天涯

作者

11年10个月前 IP:未同步

563598

8楼

不知那位可给出电路图？尾部一个像莲花瓣样的（可手动调节）是干什么用？

引用

评论

加载评论中，请稍候...

200字以内，仅用于支线交流，主线讨论请采用回复功能。

折叠评论

一表人才

11年10个月前 IP:未同步

564508

9楼

就是电火花检漏器，接触一个玻璃管，如果里面不是真空的就会击穿并有辉光产生。注意测试时别长时间放在一点

引用

评论

加载评论中，请稍候...

200字以内，仅用于支线交流，主线讨论请采用回复功能。

折叠评论
