各大电商平台有售,此处为内购页面,需登录后用科创币或支付宝/微信支付
对公批量采购请联系189-819-84600,李女士
由于商品较大较重,运费与购买数量有关,可联系客服具体计算修改
警告:本书和套件不是玩具。套件不适合12岁以下少儿制作。制作人应当有效的管束自己的行为,承担全部后果。
小伙伴们又一次开历史之先,居然DIY了一本书。本书由电炮专家组@三水合番、@Ma3.02的守望领衔创作,由顶级学术出版机构科学出版社打磨出版。书中详细介绍了电磁炮的历史和发展,以通俗直观的语言讲解了磁阻炮的设计过程,初步涉及其它类型电炮的基础知识,同时十分重视工程思维的传播,是入坑电炮以及电子制作的不二之选。
书中套件经过精心设计,知识点囊括了完成一件成熟作品需要考虑的方方面面,良好的平衡了安全性、可玩性和知识性。套件由科创仪表局设计,著名厂商兴森快捷友情出品,简直就是军工品质。很可能这也是国内出版界首次尝试“书+完整套件”的出版模式。
官方标配盒装图书附赠了用于电磁炮实验的小型电磁炮套件,供读者实际制作、实验。因为责任问题,实验套件需控制最大可能比动能,因此标配盒装附的套件只有单级电磁炮的零件,二级是选件,需要单独购买(仅限有一定专业知识的读者购买)或根据元件清单自制。
规格选项说明
套件+二级选件 | 全部零件,可组装二级电磁炮,无书 | 纸盒泡沫包装 |
仅二级选件 | 只包含二级零件 | 纸盒包装 |
弹丸100颗 | 只包含100颗圆柱销 | 纸盒包装 |
标配+二级选件 | 包含图书、套件(含二级选件) | 两个纸盒包装 |
标配(盒装) | 包含图书、套件(不含二级选件) | 纸盒包装 |
开箱及第一级组装视频
电磁炮的制作-标清.mp4 点击下载
第二级组装视频
二级选件的安装-标清.mp4 点击下载
目录
序章 动能武器的演化
第1章 电是怎么变成动能的?
1.1 弹丸的动能和速度 1
1.2 电磁力 3
1.3 磁阻炮的原理 8
第2章 电磁炮的制作体验
2.1 简易磁阻炮的制作 14
2.2 永磁增强轨道炮的制作 24
第3章 磁阻炮的原理与实现
3.1 磁阻炮的结构和总体设计 35
3.2 储能电容器和线圈 38
3.3 电池和CCPS 44
3.4 开关器件 55
3.5 弹丸 64
3.6 线圈中的接力赛——多级电磁加速 69
第4章 进阶追求:效率就是生命
4.1 效率意味着什么 80
4.2 磁阻炮的关断和能量回收 81
4.3 电池直驱方案 90
第5章 自动控制
5.1 传感和控制 95
5.2 检测弹丸位置的方法 98
第6章 结构和工艺
6.1 炮管 104
6.2 线圈 106
6.3 自动机构 109
6.4 散热设计 113
6.5 弹丸工艺 119
6.6 加速器的整合 121
6.7 典型磁阻炮线圈的手工绕制 123
6.8 简易自动供弹机的制作 127
第7章 散布优化
7.1 误差的来源 134
7.2 外弹道偏差优化 136
7.3 出膛偏差优化 141
7.4 **指向偏差优化 143
7.5 准确度与密集度 146
第8章 测试与测量
8.1 弹丸速度测量 153
8.2 电压测量 157
8.3 效率测量 158
8.4 实用化电磁炮的性能评估 160
8.5 简易红外光电测速器的制作 164
第9章 安全与可靠性
9.1 安全设计 171
9.2 安全守则 182
9.3 电磁炮的可靠性 183
9.4 结语 185
第10章 前沿与展望
10.1 专业前沿的冰山一角 187
10.2 未来可期 190
10.3 推动磁阻炮的进步 193
10.4 崇尚科学,天天向上 194
图书是纸盒包装,很厚,这是正面照
背面
顶面

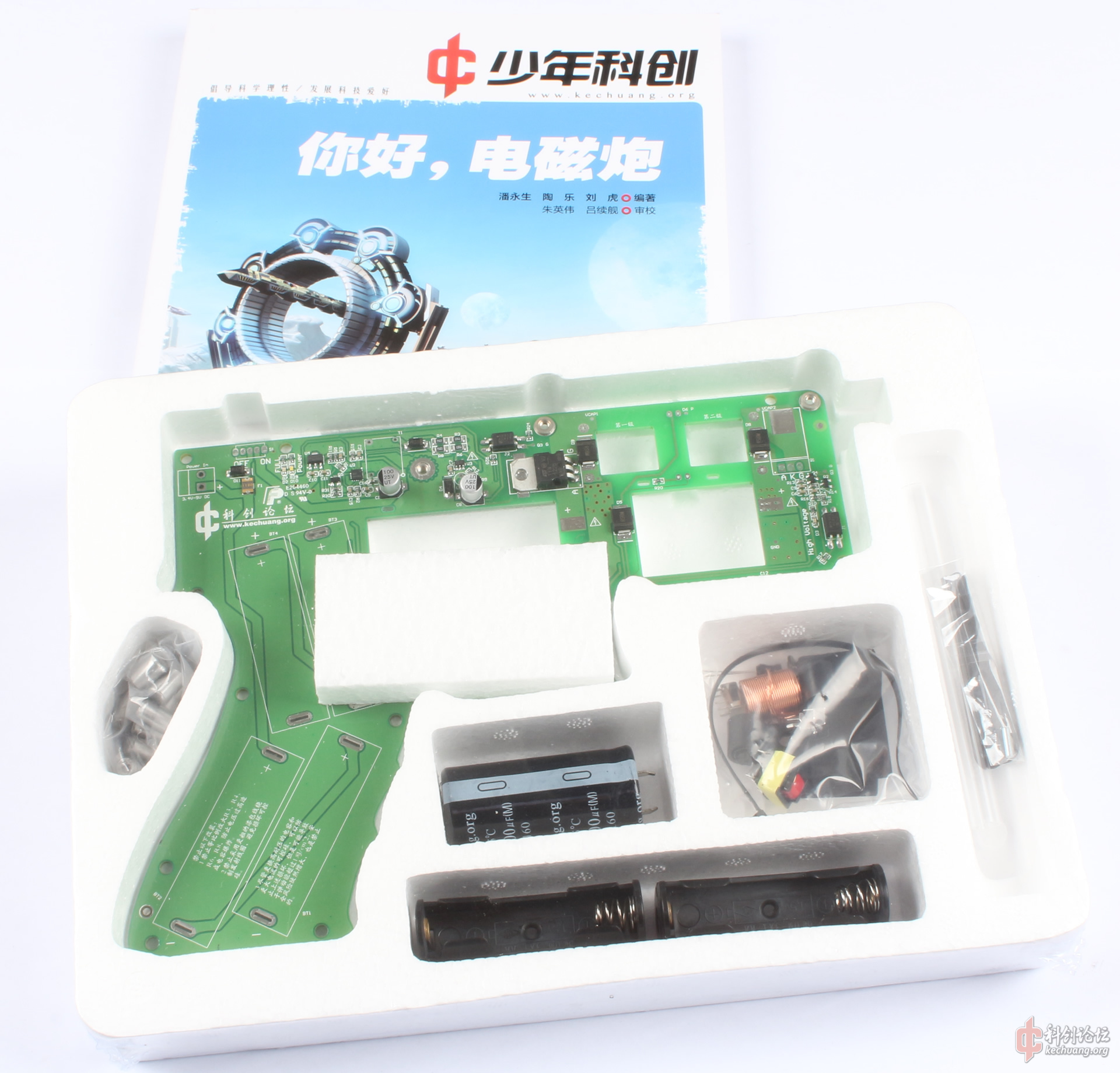

开封取出内容物,有一本书+一盒套件
图书正面
图书背面

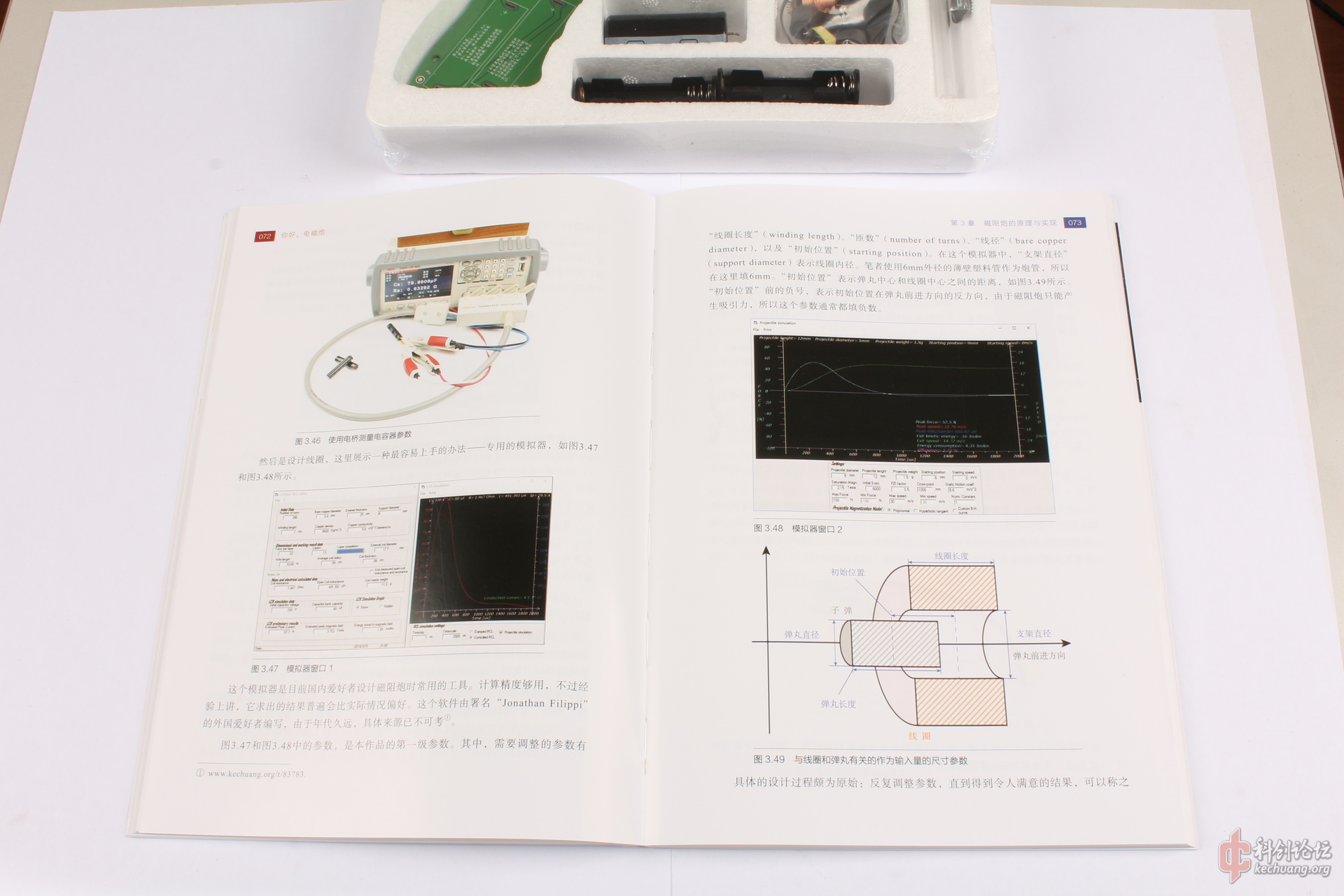

书内随机一面
套件(官方标配只包含装配单级电磁炮的零件,二级零件需另购或自制,请留意选项)
二级选件包装
二级选件内容,有一盒φ6×10mm圆柱销,一盒电子元件
电子元件清单

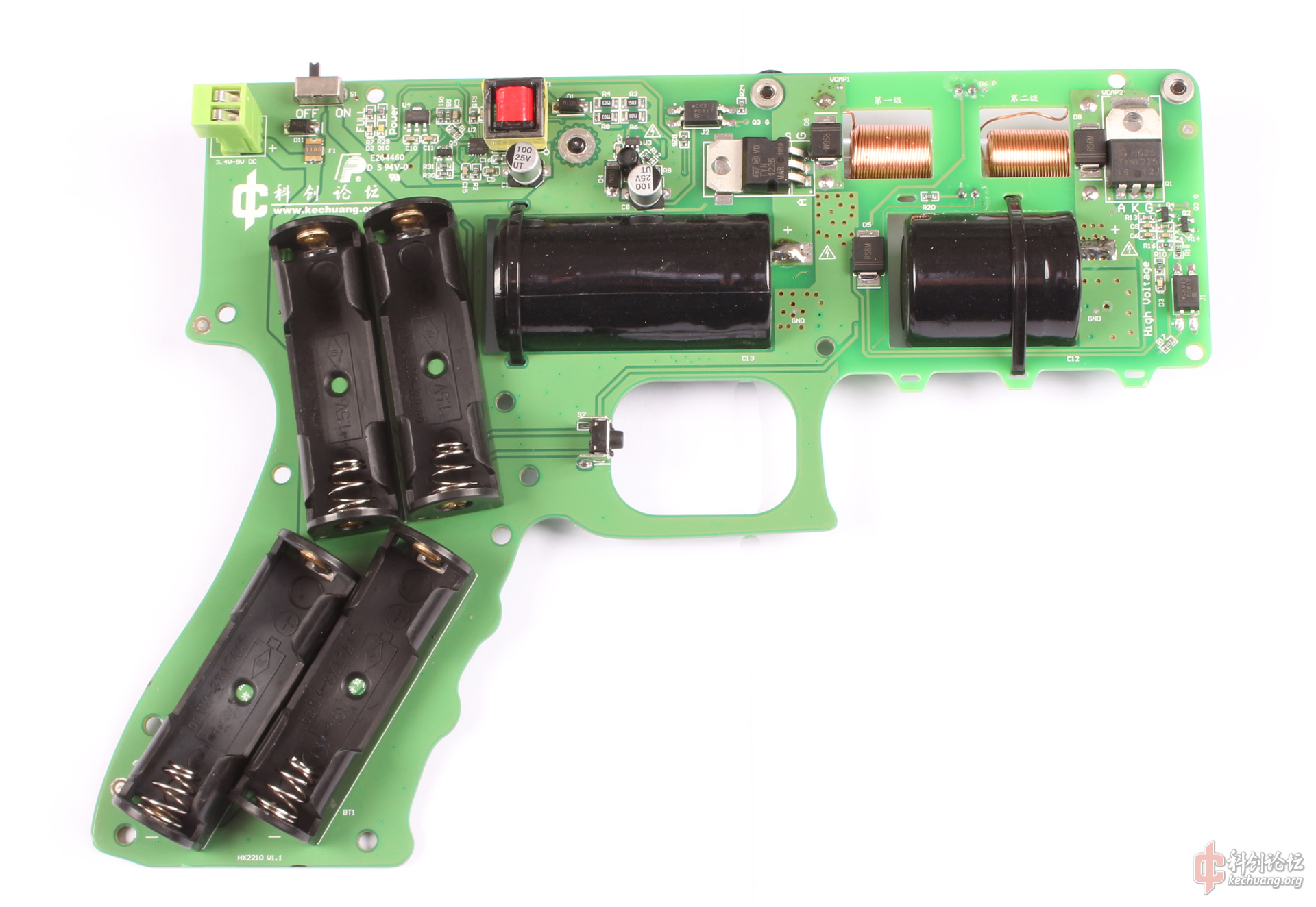

安装完成后的正面图(此图包含二级选件,官方标配没有第二级)
背面
简易磁阻炮的制作
通过基础知识的阅读,我们已经弄清楚电磁炮为什么能发射弹丸。这一节我们暂时抛开科学原理,利用套件,亲自动手组装一把简单的磁阻式电磁炮。我们通过动手实践,尝试理解它的设计思想,以便初步了解电磁炮的技术实现。
套件(标配)中包含如下零部件:
需要强调,在力所能及的前提下,应当采购尽可能好的工具和耗材。廉价的工具难用且危险,将显著打击初学者的积极性,还可能限制爱好者的工业审美能力。不同档次的工具和材料在品质方面差距悬殊,许多同学并不明白这一点,而是过于关注价格。大概率看,这是得不偿失的。
二、技术说明
图1是电磁枪的组成框图。电池的电能经过低压开关(总电源开关)进入升压器。升压器得到供电以后,把电池的低压直流电变为高压交流电,然后整流,得到高压直流电。高压直流电送入电容储存起来。当需要发射弹丸的时候,扣动扳机,接通高压开关,使电容的电能向线圈泄放,线圈的磁场拉动弹丸射出。
该套件可以安装两级,也可以只装一级使用。默认状态(1级,且不修改电容电压参数时)出射速度如下表:
套件默认采用圆柱销作为弹丸,也可以使用钢珠,此时出速会比使用圆柱销慢一些。通过修改发射电压,可以修改弹丸出速。
高清视频
第一级 XXXXXXXXXXXXXXXX/x/page/XXXXXXXXXXXXXXml
第二级 XXXXXXXXXXXXXXXX/x/page/XXXXXXXXXXXXXXml
仅购买实验套件(无图书)的,会附送印刷版的制作指南。建议买书,书里有比较系统的知识,适合初学者提高。
[修改于 10天8时前 - 2024/11/14 02:00:30]
一看到发售贴就去淘宝买了,还贵还没有二级套件,果然科创福利算给论坛做贡献了
按视频安装,但是一级电容处无高压,D1发热严重,怎么办?
把D1输出端断开,测量不到电压,怀疑升压电路没有工作,静态电流才11ma
把D1输出端断开,测量不到电压,怀疑升压电路没有工作,静态电流才11ma
这个诊断起来比较麻烦,电流只有11mA时,二极管不应该有发热现象。
VCAP后面有很多负载,按照逐级排查的方法,应该把这些负载都断开,再看升压器是否有高压输出。
检查一下上面的芯片焊接是否良好,特别是QFN封装的。不排除存在焊接不良(概率问题)。
这个是外部框线和安装孔位的CAD图,画3D打印外壳可以参考。
试了一下,L1断开以后的确可以触发,触发电压在3-9V之间波动,不是很可靠。
但是由于触发电压不稳,可能第二级的触发会不稳定。
问题在于你的L1没断开时发生了什么。建议检查U3是否故障(DRAIN和GND之间压降),L1的电感量是否正常,是否短路。
买来一个多月,弹丸生锈,试用硫酸除锈,得硫化氢。。
可以涂点油或者石蜡之类的。。要么加点变色硅胶封住。
微信支付,过年以后吧。
话说,已经有好几个人随身带着套件坐飞机被安检阻拦,要么抛弃,要么改办托运。
在此提醒大家,本套件(包括原装未开封的盒装图书)在部分机场无法通过安检,请勿随身携带乘机。
为什么我付了款但是还是显示未付款???
很想买但看到标题很大的几个字少年科技,适合中小学生,然后俺摸了摸胡须回忆起了自己的年纪,最后想了想,还是算了吧这是论坛给小孩子做的科普我一个老头不能老是念着孙子的玩具
最近打算入坑,买了一本二手的书还没到货,就上z-lib想搜一下有没有《电炮原理》之类的书。结果看到有人把科创出的这本书上传了?!
zlib被封了,这个是telegram的bot
话说这不侵权了?
最近打算入坑,买了一本二手的书还没到货,就上z-lib想搜一下有没有《电炮原理》之类的书。结果看到有...
国内的书又不贵,显然应该购买正版实体书。倒是同时有个盗版PDF看电脑上翻起来也方便。
只发行过包含套件的盒装版本。其它版本,例如只有书没有套件的,除非是二手书,否则都是盗版。
此书的发行颇为诡异。
书刚上市,在Z-lib上就有高清矢量版电子书可以下载(不是扫描版),这个版本连作者都没有,跟我手里的清样也不一样,来源诡异。出版社表示吃惊,但内部各环节显然也是查不出来原因的。
书印了两次,第一次印刷后装订质检不合格,送造纸厂销毁。第二次印刷后才装盒发行。诡异的是,同时又有没有盒子和套件的版本在各“正规”网上书店出售,其印刷质量跟正版几乎相同,出版社的专家拿着跟正版对比后,也区分不出来谁是李鬼,怀疑第一次印的并没有真正销毁。当然,套件是KC生产的,数量可控,仿造投资太高不挣钱,因此没人仿造。另外毕竟这个套件许多人因为它喝过茶,如果仿造可没有国家级出版社罩着,就可能不仅仅是喝茶了。所以应该暂时可以说,只要有套件就一定是正版。
这些问题对正版销量造成了比较大的冲击,毕竟一般读者并不知道套件及其价值,哪家卖得便宜就买哪家的,结果肯定是李鬼卖得更多。
总之,水略深。
只发行过包含套件的盒装版本。其它版本,例如只有书没有套件的,除非是二手书,否则都是盗版。此书的发行颇...
话说做这个套件有没有特地规避过法律风险?比如刻意限制储能之类的。
高压部分如果电到小孩子有风险吧。有没有可能被好事者缠上,找一些安规之类的问题?
当然如果要是有比较多中国特色的地方,就不多问了。
只发行过包含套件的盒装版本。其它版本,例如只有书没有套件的,除非是二手书,否则都是盗版。此书的发行颇...
记的科学出版社有电子书平台,高清矢量pdf可能是从那里流出去的。
电磁炮本身,目前暂无直接法律风险(假设你打坏了别人的东西,当然有民事责任),但我们国家政府的权力是很大的,其实也有诸多限制,比如公安部的文件就把“其它动力”圈进去了。
作为一个实验套件,它需要在指导教师的指导或监护下开展实验。装满两级,精心调整,极限比动能不超过1.79J/cm2,风险是有限的,但它不是玩具,是科学/教学实验材料,不能当玩具玩。
电磁炮本身,目前暂无直接法律风险(假设你打坏了别人的东西,当然有民事责任),但我们国家政府的权力是很...
明白了。希望安倍事件之后不会有进一步的限制,让爱好者更难过。
传ZLib的人可能动机还比较好(当然不是鼓励这个),不像那些淘宝倒卖PDF的,印刷厂内鬼和翻印盈利的人就挺让人无语的。
明白了。希望安倍事件之后不会有进一步的限制,让爱好者更难过。盗版方面有考虑过报案么?虽然怕是投入精力...
科学出版社,科学文库地址。
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX/shop/book/Booksimple/XXXXXXX?id=B956708E119D83E1AE053020B0A0A2A1B000
电容充满的指示灯不亮,好像断路了,红灯也不亮
正常发射一次后电容充满的灯和红灯亮了也无法发射,现在打开电源都不亮了
能过地铁吗,想买一套去学校和老师一起研究一下
