2024年6月19日

改用maxwell仿真同样的模型。maxwell是一个“准静磁”仿真软件，它在进行磁场仿真时认为电容为零。

仿真所用模型与“2024年4月7日”的模型在机械结构上基本一致，“金属圆柱”的相对磁导率设置为 2。

模型的主要区别是馈电方式不同，hfss里用的是阻抗 50ohm 的 lump port。maxwell里用的是 coilTerminal，电流恒定为1A。这个对于仿真电阻电感没有影响，但是会对磁场图有影响。hfss里端口阻抗恒定，线圈阻抗随频率升高而变大，所以频率越高，磁场越弱。maxwell里端口电流恒定，所以磁场幅度随频率也基本不变。

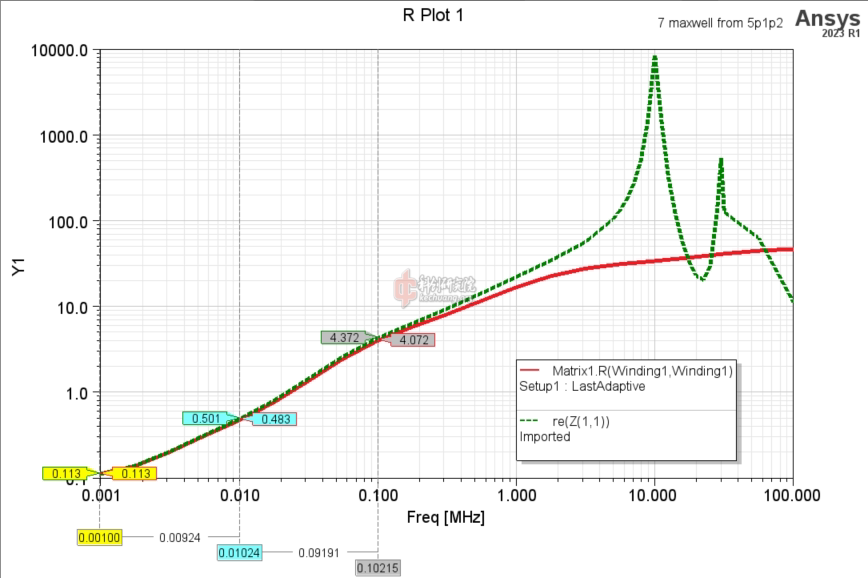

仿真的电感和电阻如下，实线是这次仿真的结果，虚线是“2024年4月7日”的结果。可以看到使用maxwell仿真时没有出现自谐振特性，低频时的结果和hfss吻合良好，频率越高差别越大。

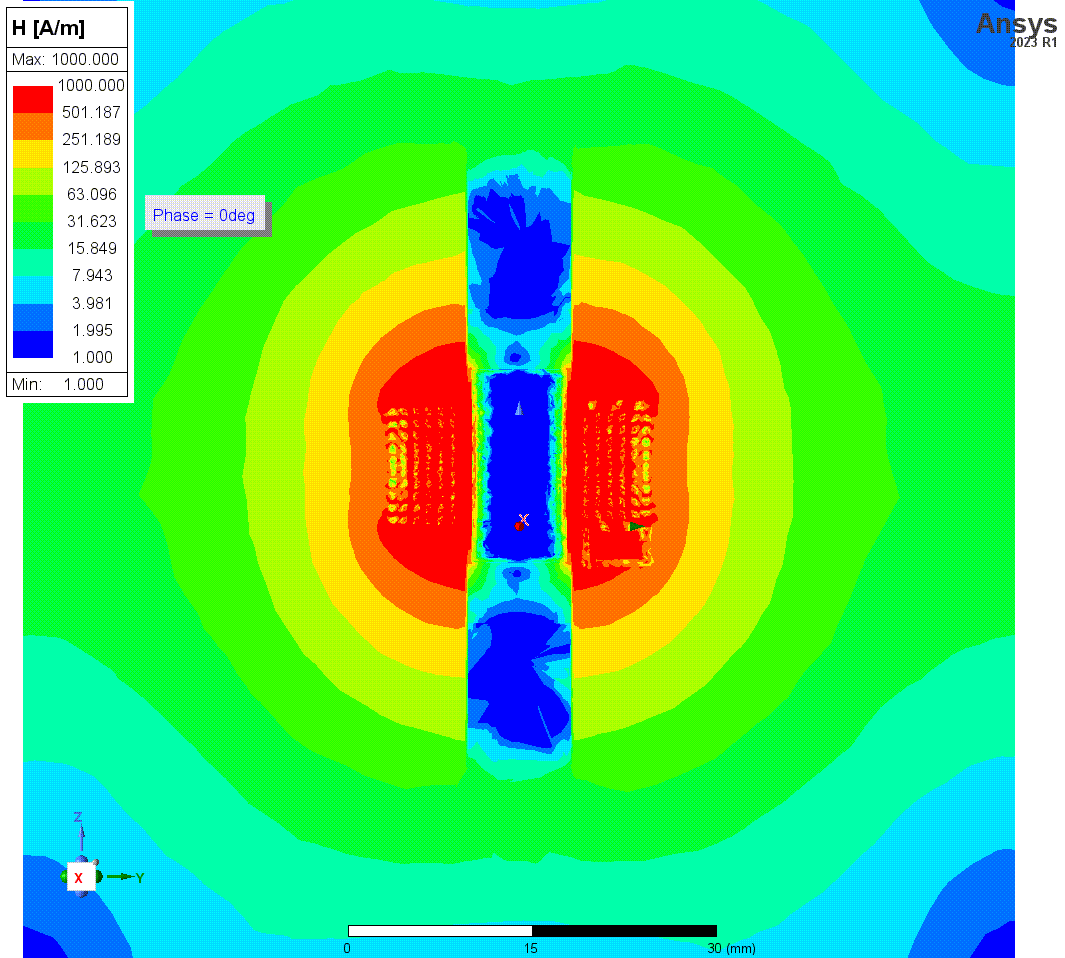

10kHz时磁场动图如下：

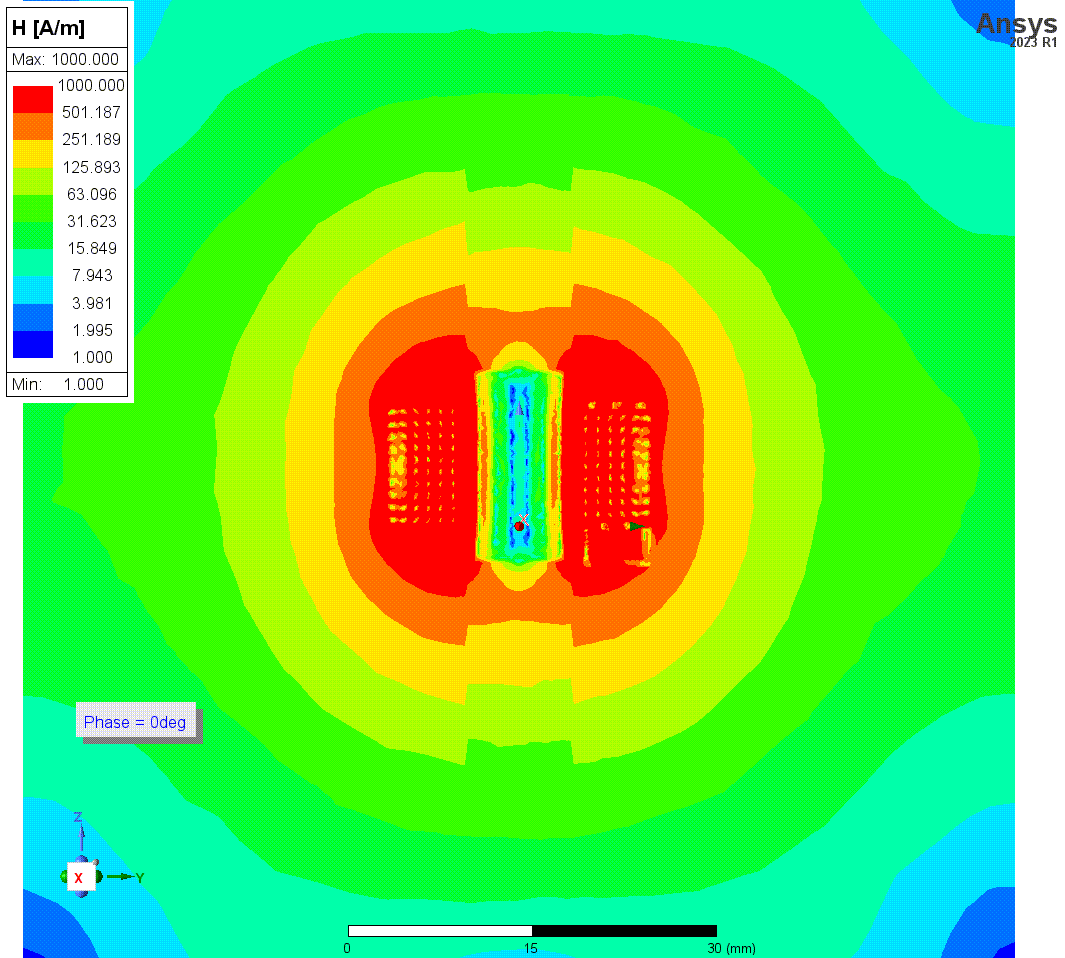

100kHz时的磁场动图如下：

1MHz时的磁场动图如下：

仿真的速度和内存占用如下：
